| Наименование детали |
Примечание |
| БЛОК КЛАПАННЫЙ С415М.01.00.800 |
правый на С415М, С416М (с 01.01.1999г.) |
| БЛОК КЛАПАННЫЙ С416М.01.00.300 |
левый на С415М, С416М (с 01.01.1999г.) |
| БЛОК ЦИЛИНДРОВ С415М.01.00.002 |
на головку С415М и С416М |
| ВАЛ КОЛЕНЧАТЫЙ С415М.01.20.001 |
|
| ВАЛ КОЛЕНЧАТЫЙ С416М.01.20.001 |
|

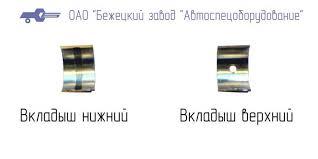

| ВКЛАДЫШ ВЕРХНИЙ С415М.01.00.101 |
на коленвал |
| ВКЛАДЫШ НИЖНИЙ С415М.01.00.102 |
на коленвал |
| ВЛАГОУДАЛИТЕЛЬ С415М.02.00.300 |
отвод влаги из ресивера |
| ВТУЛКА С415М.01.00.128 |
деталь шатуна |
| ДОСКА КЛАПАННАЯ НИЖНЯЯ С415М.01.00.802 |
деталь блока клапанного |
| ДОСКА КЛАПАННАЯ НИЖНЯЯ С416М.01.00.302 |
деталь блока клапанного |
| ЗАГЛУШКА С415.01.00.203 |
к поршню высокого давления |
| КАРТЕР С415М.01.20.002 |
|
| КАРТЕР С416М.01.20.002 |
|
| КЛАПАН ОБРАТНЫЙ С415.02.00.130 |
в ресивер. |
| КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ С415.01.01.100 |
на головку компрессора |
| КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ С415.02.02.100 |
на ресивер |
| КЛАПАН С415.02.00.302 (стеклянный) |
во влагоудалитель |
| КОЛЛЕКТОР С415М.01.00.008 |
|
| КОЛЛЕКТОР С416М.01.00.200 |
|
| КОЛЛЕКТОР С416М.01.00.200-01 |
правый на С416М и К3 |
| КОЛЛЕКТОР С416М.01.00.200-02 |
левый на К3 |
| КОЛЬЦО 022-028-36-2-2 СТП1/8 |
уплотнение трубопровода |
| КОЛЬЦО Б 45 СТП К6.493-72 |
стопорное на подшипник |
| КОРПУС ПОДШИПНИКА С415.01.10.019 |
обойма для подшипника |
| КРЕСТ С415М.02.00.014 |
на ресивер под реле, манометр и предохр. клапан |
| КРЫШКА С415.01.00.013 |
боковая глухая |
| КРЫШКА С415.01.00.014 |
боковая с отверстием под щуп |
| КРЫШКА С415М.01.20.003 |
с отверстием под сапун |
| КРЫШКА С415М.01.20.011 |
глухая под подшипник |
| КРЫШКА ЦИЛИНДРОВ С415М.01.00.001 |
для С415М и С416М |
| КРЫШКА ЦИЛИНДРОВ С415М.01.00.001-01 |
для С416М |
| ЛОПАСТЬ С416М.01.00.003 |
на маховик С415М, С416М |
| МАХОВИК С415М.01.00.004 |
на головку компрессора |
| МАХОВИК С416М.01.00.002 |
на головку компрессора |
| ОГРАНИЧИТЕЛЬ С415М.01.00.404 |
для клапана прямоточного короткий |
| ОГРАНИЧИТЕЛЬ С415М.01.00.404-02 |
для клапана прямоточного длинный |
| ПЛАСТИНА КЛАПАННАЯ С415М.01.00.402 |
для клапана прямоточного |
| ПЛАСТИНА КЛАПАННАЯ С415М.01.00.807 |
t=0,22 для блока клапанного |
| ПЛАСТИНА КЛАПАННАЯ С415М.01.00.811 |
t=0,36 для блока клапанного |
| ПНЕВМОРАЗГРУЖАТЕЛЬ С415.01.00.700 |
на головку компрессора |
| ПОРШЕНЬ С ШАТУНОМ ЦВД С415М.01.00.200 |
поршень 52+шатун+палец+вкладыши+кольца |
| ПОРШЕНЬ С ШАТУНОМ ЦНД С415М.01.00.100 |
поршень 375+шатун+палец+вкладыши+кольца |
| ПОРШЕНЬ С415М.01.00.201 |
диаметр 52 мм без пальца |
| ПРИВОД С415 |
электродвигатель 5,5 кВт / 3000 об/мин + шкив |
| ПРИВОД С416 |
электродвигатель 11 кВт / 3000 об/мин + шкив |
| ПРОКЛАДКА С415.00.00.002 |
овальная для воздуховода |
| ПРОКЛАДКА С415.01.00.002 |
под крышки 013, 014 |
| ПРОКЛАДКА С415.01.00.006 |
под клапан прямоточный |
| ПРОКЛАДКА С415.01.00.007 |
под клапан прямоточный |
| ПРОКЛАДКА С415.01.00.015 |
под пневморазгружатель |
| ПРОКЛАДКА С415.01.00.034 |
под блоком цилиндров |
| ПРОКЛАДКА С415.01.10.009 |
под большую крышку картера |
| ПРОКЛАДКА С415.01.10.013 |
под малую крышку картера и фланец |
| ПРОКЛАДКА С415М.01.00.018 |
под фланец коллектора |
| ПРОКЛАДКА С415М.01.00.021 |
под блоком клапанным |
| ПРОКЛАДКА С415М.01.00.022 |
под блоком клапанным |
| ПРОКЛАДКА С415М.01.00.803 |
фторопластовая между плитами и блоком клапан |
| ПРУЖИНА С415.01.00.403 |
в клапан прямоточный |
| РАЗБРЫЗГИВАТЕЛЬ С415М.01.00.106 |
2 шт. на компрессор С415М и С416М |
| РЕГУЛЯТОР ДАВЛЕНИЯ К-6.02.00.200 |
|
| РЕЛЕ ДАВЛЕНИЯ К2.02.03.200-01 |
MDR 3/11 12,5А |
| РЕЛЕ ДАВЛЕНИЯ К22.02.03.200 |
MDR 3/16 16А |
| РЕЛЕ ДАВЛЕНИЯ С415М.02.03.100 |
MDR 2/11 или MDR 1/11 |
| РЕМОНТНЫЙ КОМПЛЕКТ РК1 |
набор колец на один блок цилиндров |
| РЕМОНТНЫЙ КОМПЛЕКТ РК5 |
набор колец на компрессор К33 |
| РОЗЕТКА С415М.01.00.804 |
элемент клапанного блока |
| РОЗЕТКА С415М.01.00.809 |
элемент клапанного блока |
| САПУН С415М.01.20.300 |
с отражателем |
| СЕДЛО С415М.01.00.808 |
элемент клапанного блока |
| СЕПАРАТОР С415М.01.00.805 |
под верхней клапанной доской |
| СЕПАРАТОР С415М.01.00.805-01 |
над нижней клапанной доской |
| ФИЛЬТР С415.01.01.002 (сетка) |
сетка в металлический фильтр |
| ФИЛЬТР С415М.01.00.500 (пластм.) |
пластмассовый фильтр в сборе |
| ФИЛЬТРОЭЛЕМЕНТ ФВК-001(к фильтру пласт) |
к фильтру пластмассовому |
| ХОЛОДИЛЬНИК С415М.01.00.300 |
спираль в сборе |
| ХОЛОДИЛЬНИК С416М.01.00.100 |
спираль в сборе |
| ШАТУН ЦВД С415М.01.00.220 |
на ступень высокого давления |
| ШАТУН ЦНД С415М.01.00.120 |
на ступень низкого давления |
| ШКИВ К20.00.00.001 |
на двигатель К20, К22 |
| ШКИВ К3.00.00.002 |
на двигатель С416М, К3, К6, К31 |
| ШКИВ С415.00.00.001 |
на двигатель С415М, К2, К5 |
| ЩУП С415М.01.00.006 |
пластмассовый |
| МАНЖЕТА 40х60 |
на вал коленчатый |
