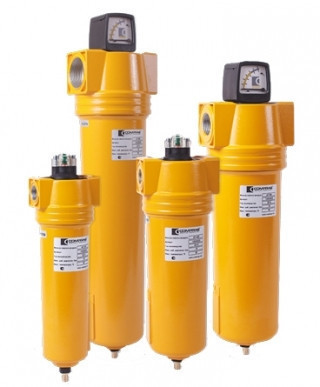

Фильтр магистральный типа ФВ-0500P

Фильтр магистральный типа ФВ-0500P

  • Под заказ
  • Код: ФВ-0500P
clockОтправка с 11 апреля 2024

от 80 000

+7 (705) 548-15-58
Отдел запчастей
  • +7 (775) 486-30-66
    Менеджер
возврат товара в течение 14 дней по договоренности
Описание
Характеристики



  • Внутренняя поверхность корпуса фильтра проходит высококачественную антикоррозийную обработку, и соответствует стандартам изготовления сосудов высокого давления. При нормальных условиях эксплуатации срок службы составляет более 15 лет.
  • Применен диффузор потока в форме конуса у основания элемента фильтра - диффузия потока увеличивает область фильтрования.
  • Фильтрующие элементы выполнены из высокоэффективных волоконных материалов.

ФВ новая линейкаФильтр магистральный ФВ(т). Габаритный чертежФВ-1380 вертикальныйФильтр магистральный ФВ. Габаритный чертеж

Основные технические параметры:

  • Номинальное рабочее давление: 0,6 МПа ~ 1,6 МПа
  • Максимальное рабочее давление: 1,6 МПа
  • Допустимая температура на входе: ≤ 80°С (≤ 25°С - для угольного фильтра)
  • Температура окружающего воздуха: +3 ... +40°С

Потери давления:

  • Сухой воздух: ≤ 0,007 МПа
  • Влажный воздух: ≤ 0,014 МПа

Представлены пять типов фильтров:

Тип фильтрующего элемента
для корпуса

Назначение Остаточное содержание
с резьбовым
соединением
с фланцевым
соединением
Остаточная
концентрация
масла
Максимальный
размер частиц
P C Грубая очистка (фильтр пыли) 5 мг/м3 5 мкм
X T Общая очистка (фильтр частиц) 0,5 мг/м3 1 мкм
Y A Маслоудаление (коалесцирующий фильтр) 0,01 мг/м3 0,01 мкм
- F Маслоудаление (коалесцирующий фильтр) 0,001 мг/м3 0,01 мкм
A H Фильтр угольный (от паров масла и запахов) 0,003 мг/м3 0,01 мкм



Расшифровка фильтра:

ФВ – фильтр воздуха

  1. ФВ-хххх/ P-Р и ФВ-хххх/C-Ф — Фильтры пыли 5 мкм
  2. ФВ-хххх/X-Р и ФВ-хххх/T-Ф — Фильтры частиц 1 мкм
  3. ФВ-хххх/ Y-Р и ФВ-хххх/A-Ф — Коалесцирующие фильтры 0,01 мг/м3
  4. ФВ-хххх/F-Ф — Коалесцирующий фильтр 0,001 мг/м3
  5. ФВ-хххх/A-Р и ФВ-хххх/H-Ф — Угольные фильтры 0,003 мг/м3

Технические характеристики магистральных воздушных фильтров серии ФВ-Р

Модель Соединительный элемент* Воздушный поток, м³/мин (м3/час) Вход / Выход Фильтроэлемент Кол-во Габариты корпуса, мм Вес, кг
Модель A B C D
ФВ-0025 Р 0,42 (25) 1/4" МО 25 1 102 420 353 125 1,35
ФВ-0050 Р 0,83 (50) 3/8" МО 50 1 102 420 353 125 1,35
ФВ-0100 Р 1,67 (100) 1/2" МО 100 1 102 458 391 165 1,51
ФВ-0150 Р 2,5 (150) 3/4" МО 150 1 123 503 431 205 2,27
ФВ-0200 Р 3,33 (200) 3/4" МО 200 1 123 522 495 265 2,55
ФВ-0250 Р 4,17 (250) 1" МО 250 1 123 607 535 315 2,89
ФВ-0300 Р 5,0 (300) 1 1/4" МО 300 1 123 663 583 365 3,18
ФВ-0500 Р 8,33 (500) 1 1/4" МО 500 1 123 693 613 395 3,37
ФВ-0600 Р 10,0 (600) 1 1/2" МО 600 1 123 737 658 440 3,69
ФВ-0850 Р 14,18 (850) 2" МО 851 1 160 826 739 495 5,61
ФВ-1210 Р 20,17 (1210) 2" МО 1210 1 160 896 809 565 5,98
ФВ-1520 Р 25,17 (1520) 2 1/2" МО 1520 1 194 930 827 445 10,7
ФВ-1820 Р 30,17 (1820) 3" МО 1820 1 194 1070 968 565 11,33
ФВ-2220 Р 36,83 (2220) 3" МО 2220 1 194 1124 1022 615 12,2
ФВ-2700 Р 45,0 (2700) 3" МО 2700 1 194 1268 1166 695 15,5



 – резьбовое соединение

Поправочные коэффициенты для подбора магистрального воздушного фильтра серии ФВ-Р

Давление (бар) 1,0 3,0 5,0 7,0 9,0 11,0 13,0 15,0 16,0
Коэффициент 0,5 0,71 0,87 1 1,12 1,22 1,32 1,44 1,57

Технические характеристики магистральных воздушных фильтров серии ФВ-Ф

Модель Соединительный элемент* Воздушный поток, м³/мин (м3/час) Вход / Выход Фильтроэлемент Габариты корпуса, мм Вес, кг
Модель Кол-во A B C D
ФВ-1020 Ф 17,0 (1020) DN65 600E 1 312 1220 1040 565 53,0
ФВ-1380 Ф 23,0 (1380) DN80 800E 1 312 1340 1150 742 58,0
ФВ-1620 Ф 27,0 (1620) DN80 400E 2 430 1220 1005 575 79,0
ФВ-2040 Ф 34,0 (2040) DN80 600E 2 430 1265 1050 545 85,0
ФВ-2700 Ф 45,0 (2700) DN100 800E 2 430 1370 1152 720 115,0
ФВ-3300 Ф 55,0 (3300) DN100 600E 3 540 1335 1105 650 128,0
ФВ-3900 Ф 65,0 (3900) DN125 800E 3 540 1420 1185 730 135,0
ФВ-5220 Ф 87,0 (5220) DN150 800E 4 600 1560 1265 760 155,0
ФВ-6600 Ф 110,0 (6600) DN150 800E 5 600 1590 1079 650 158,0
ФВ-7800 Ф 130,0 (7800) DN150 800E 6 600 1620 983 650 170,0
ФВ-9600 Ф 160,0 (9600) DN200 800E 8 740 1645 1147 730 250,0
ФВ-12600 Ф 210,0 (12600) DN200 800E 10 750 1790 1192 730 270,0
ФВ-15600 Ф 260,0 (15600) DN250 1600E 6 900 1825 1215 800 320,0
ФВ-18600 Ф 310,0 (18600) DN250 800E 14 930 1935 1310 600 450,0
ФВ-21600 Ф 360,0 (21600) DN300 800E 16 960 1980 1350 600 480,0
ФВ-24600 Ф 410,0 (24600) DN300 800E 19 984 1835 1265 650 435,0



 – фланцевое соединение

Поправочные коэффициенты для подбора магистрального воздушного фильтра серии ФВ-Ф

Давление (бар) 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0
Коэффициент 0,29 0,43 0,57 0,71 0,86 1 1,14 1,29 1,43 1,57 1,71 1,86 2 2,1 2,3
Основные
Страна производительРоссия
Тип промышленного осушителя воздуха по портативностиСтационарный
ТаймерДа
Фильтр исходящего воздушного потокаДа
Пользовательские характеристики
ПроизводительЧКЗ
